Kiilsoni valmistamine ja paigaldamine

Käesolevas konspektis käsitleme puitpaadi kiilsoni jaoks vajaliku materjali valikut, töötlemist ja paigaldamist. Eelnevalt tuleb kindlasti tutvuda paadi joonistega.

Joonisel on kiilson osutatud numbriga 7

1. Materjali valik ja töötlemine

Meie näidisülesandes on kiilsoni materjaliks valitud männipuit. Siin ei ole enam nii tähtis, et puit oleks suure vaigu sisaldusega.
Kiilsoni tooriku töötlemisel mõõtu lähtume emapuu konspektis kirjeldatud põhimõtetest ja kasutame samu puidupinke. Kindlasti tuleb jälle jälgida puidu aastaringide suunda.

Joonis: emapuu ja kiilsoni ristlõige

Fotol on kiilson emapuule asetatud kuivalt

2. Kiilsoni paigaldamine

Antud ülesandes ühendame emapuu ja kiilsoni omavahel liimliitega. Siin tuleb hakata jälgima tööde teostamise täpsust. Selleks, et tagada täpsus saab kasutada erinevaid abivahendeid. Meil on nendeks erinevad abiklotsid.

Joonis: punasega on kujutatud abiklotsid

Abiklotsid tagavad selle et, liimitavad pinnad (detailid) ei nihku liimimise ajal teineteise suhtes. Kui me surume liimiga kaetud detailid omavahel pitskruvidega kokku, siis võib see kergesti juhtuda.

Miks?

Liimipind on viskoosne (voolav) ja pinnad liiguvad survestamisel kergesti teineteise suhtes, eriti kui me kasutame fikseerimisel pitskruve.
NB! Pitskruvide pingutamisel tuleb alati jälgida kuidas fikseeritud detailid omavahel jäid.

Fotol paigaldatud abiklotsid

Lisaks paigaldame abiklotsid ka kohtadesse, mis fikseerivad kiilsoni alguse ja lõpu.

Fotol distantsklots ahtris

Fotol distantsklots vööris

Vaatame nüüd ahtri poolset otsa nii kiilsonil kui emapuul. Jooniselt näeme, et need on nurga all.

Joonis: detaili enda nurk ja nurk paadi telje suhtes on erinevad

Me saame/võime emapuu ja kiilsoni ahtripoolsed otsad enne liimimist lõigata ära. Lõikamise nurk on 9º. Seda on saepingis lihtne seadistada. Kuid võib ka käsitsi märkida ja saagida.

Fotol nurga alla saetud emapuu ja kiilsoni

Kui me lõikame seadistatud pingil detailide otsad nurga alla, siis on mõistlik teha lisaks mõne suvalise klotsi serv sama nurga alla. Siis on seda sama nurgaga klotsi hea kasutada ahtri poolses otsas distantsklotsiks. Kui meil on ahtri poolne klots paika sobitatud, siis paneme kiilsoni kuivalt pitskruviga vastu klotsi ning seejärel paigaldame distantsklotsi vööri.

Fotol paigaldatud disatntsklotsid enne liimimist

Liimimisel kasutame polüuretaan konstruktsiooniliimi või polümeertehnoloogial põhinevat liimimassi.
Rahvapäraselt hüütakse polüuretaani „vahuliimiks“ ja polümeermassi „kummiks“. Aga alati on vajalik teada mida üks või teine släng tähendab.
Meie kandsime polüuretaanliimi ainult emapuu pinnale ning seejärel asetasime pinnad kokku ning survestasime pitskruvidega.

Fotol liimitud ja surve alla pandud kiilson

Peale liimi kuivamist eemaldame väljapaisunud liimi.

Fotol väljapaisunud liimi eemaldamine

Nüüd saame hakata töötlema kiilsonit vööri poolsest otsast.
NB! Tegelikult tuleb siit edasi vaadata, sobitada ja töödelda emapuud, kiilsonit ja vöörtäävi koos. Lisaks käesolevale konspektile kirjeldatakse neid tööoperatsioone ka vöörtäävi ja põlvede konspektis.
Emapuu ja kiilsoni vööri poolse otsa nurga alla saagimine. Joonisel me näeme, et see nurk on 64º .

Joonis: vöörisõlm

Siinjuures tuleb mainida, et joonisel on see nurk küll täpselt näidatud aga tegelikult võib see mõne kraadiga muutuda. See sõltub märkimise täpsusest, saagimise täpsusest ning šabloonide tegemise täpsusest. Aga sellest pole midagi. See mõjutab lõpptulemust väga vähe.
NB! Tähtis on meelde jätta, et erinevad detailid sobitatakse kokku jooksvalt töö käigus.

Fotol on emapuu, kiilsoni ja vöörtäävi sobitamine

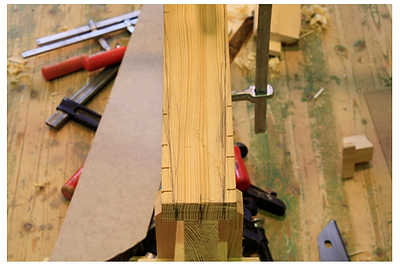

Nüüd saame kiilsoni külgedelt vöörtäävi poolsest otsast ära lõigata üleliigse osa. Siin saame jällegi lähtuda joonistest ning nende põhjal märkida kiilsonile jooned. Seejärel võib teha lõikamise hõlbustamiseks ja lõikejoone kontrollimiseks küljelt sisselõiked.
